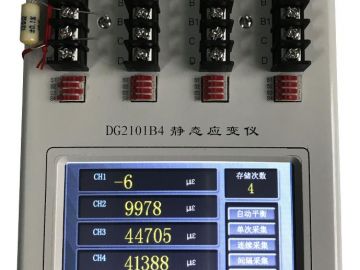

一、静态应变仪简介

1.         采用最新嵌入式MCU控制技术、显示技术、模拟数字滤波技术等设计，采用24位AD动态输入范围超过60000με使其提高了采样速度，精度更高稳定性更好

2.         采用数字滤波技术和工频陷波器具有超强的抗工频干扰能力，采用数字编码技术参数设定简单方便，具有不同阻值应变片修正功能保证不同阻值应变片的准确测量
3.         工作方式：1.）本机自控；2.）计算机外控
4.         通讯接口：USB计算机接口
5.         应变仪采用表面喷塑处理工业机箱，耐磨耐腐蚀。
6.         具有测量峰值保持功能，以第一通道峰值为基准，保持CH1~CH4通道同一时刻的测量值
7.         文字采用进口油磨经特殊工艺高温烘烤，使其渗透于基底，耐化学腐蚀及擦涂
8.         机壳为不锈钢螺钉固定杜绝因天气潮湿而造成的生锈现象
9.         4测点和顶部一个公共补偿接线端子组成，方便连接各类型应变式传感器，耐磨损适合实验室长期频繁使用。

二、主机技术指标：

1)        主机测点：4点
2)        测量单位：με，kN，mm
3)        测量范围：应变  0~±38000με；位移  ±1.0000~±99999mm；拉压力适配             ±1.0000~±99999kN测量范围的拉压力应变传感器
4)        零点不平衡范围：±38000με
5)        分辨率：应变：1με；拉压力及位移：0.01%/F.S
6)        平衡方式：自动扫描平衡
7)        扫描速度：4点/20毫秒
8)        灵敏度设置范围：应变片灵敏系数设定范围 0.01~9.99；应变式拉压力及位移传感器灵敏度系数设定范围1000-9999με∕F.S（单点设置，统一设置）
9)        供桥电压：DC 2V适用桥路电阻：60~1kΩ
10)     显示窗口：1
11)     显示方式：8位LED——2位测点序号、6位测量值
12)     组桥方式：1/4桥、半桥、全桥、混合组桥
13)     零点漂移：±2με/4小时；±1με/℃
14)     峰值保持：有
15)     精度：±0.2%F.S±2με
16)     测量功能：数据存储、数据回放
17)     数据存储容量：100页（4通道数据∕页）
18)     工作模式：本机自控/计算机外控
19)     计算机接口：USB2.0
20)     温度：-10～+45℃
21)     电源：内置高容量锂电池（DC 7.4V工作约8小时），外置AC/DC转换器。
22)     外形尺寸(mm): 116×200×36(宽×深×高)
23)     重量：约0. 5kg

三、配套应变仪软件介绍

软件基本功能：

1.        应变范围：±38000με
2.        采集方式：手动采集、连续采集、监测采集、定时采集、触发采集。
3.        测量方式：应变片、传感器。
4.        测量单位：με、kg 、N、kN、t、MPa、mm、℃。
5.        采样频率：1Hz、2Hz、5Hz、10Hz、20Hz、50Hz。
6.        图形绘制方式：点、线、点线。
7.        颜色设置：背景颜色设置、图形颜色设置、栅格颜色设置、字体颜色设置。
8.        窗口排列方式：层叠、水平平铺、垂直平铺、排列图标。
9.        平衡观测管理：平衡、保持平衡文件、调入平衡文件、调入上次平衡文件。
10.    图形缩放比例：默认缩放比例为2（可调）。
11.    显示方式：表格显示、数码管显示、T-Y图显示、X-Y图显示、应力分布图
显示、棒图显示，可单窗口/多窗口显示。
12.    通讯方式：USB2.0（软件自动识别设备）。
13.    数据转换格式： Txt /Excel文档。
14.    读取设备数据：100页。
15.    数据回放：表格回放、T-Y图回放、X-Y图回放、应力分布图回放、棒图回放。
16.    数据分析：数据查询、应力折算和应变花计算。
17.    运行环境：全面兼容视窗Vista/ WinXP /Win7操作系统。
18.     打印
